一、實驗背景與目的

體積電阻率是衡量絕緣材料電絕緣性能的重要指標，在電力、電子等領域，準確測量絕緣油等材料的體積電阻率對于保障設備安全運行、評估材料質量至關重要。TP631 體積電阻率測定儀作為一種專業的測量設備，能夠精確測量絕緣油等樣品的體積電阻率。本次實驗旨在通過使用 TP631 體積電阻率測定儀，按照標準操作流程，準確測定絕緣油樣品的體積電阻率，為相關領域的研究和應用提供可靠數據。

二、實驗儀器與準備

（一）實驗儀器

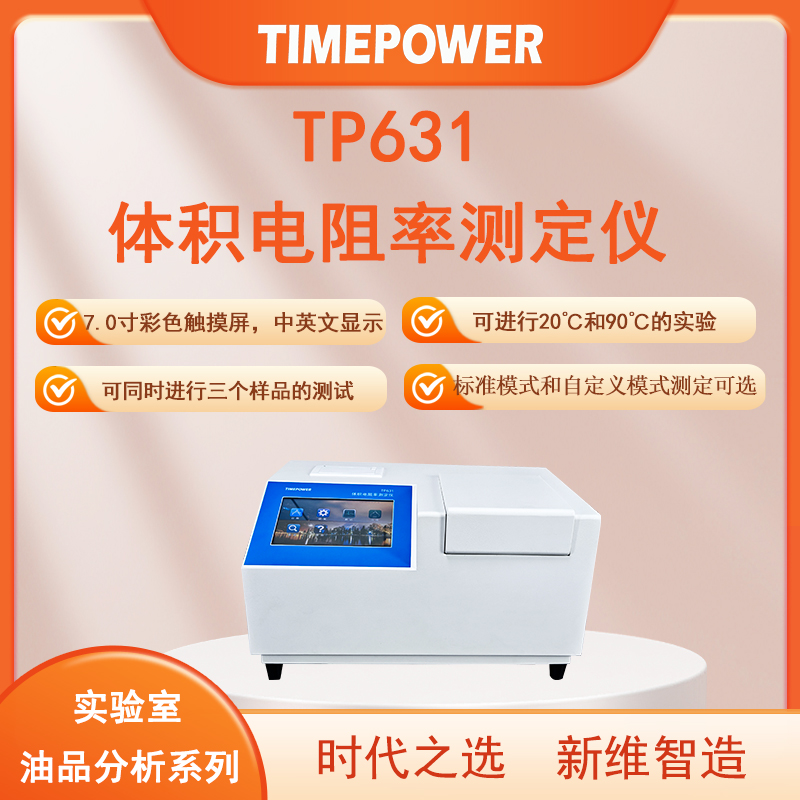

TP631 體積電阻率測定儀，該儀器配備高靈敏度觸摸屏，具有多通道測量功能，可同時對多個油樣進行測試，且具備儀器自檢、參數設置、樣品測試、數據查詢等多種功能。

（二）實驗配件

1. 符合 DL421 - 91 標準的油杯三個，分別對應紅色、黃色、藍色插頭，定義為 A 杯、B 杯、C 杯。
2. 隨機附帶的電源線。
3. 待測絕緣油樣品。

（三）儀器安裝與檢查

1. 配件檢查 ：開箱后，按照裝箱單仔細核對儀器的型號、規格及附件數量，確保儀器及配件齊全無缺失。
2. 儀器安裝
   • 位置選擇 ：將儀器放置在平坦、干凈、無灰塵的臺面上，避免安放在有大的振動、有害氣體或有液體滴落的地方。確保電源線所經過的位置接觸不到高溫或有摩擦的物體。
   • 儀器調試 ：打開儀器包裝，檢查儀器外殼有無破損。按裝箱單核對儀器型號及配件，確認無誤后，將儀器平穩地放在實驗臺面上，用隨機附帶的電源線插入 AC220V 儀器三芯插座，并確保儀器處于良好的接地狀態。

三、實驗操作步驟

（一）儀器校準

1. 打開儀器后面的電源開關，儀器自動進入主菜單界面。
2. 在主菜單界面，點擊“自檢”圖標進入儀器自檢界面。
3. 按“自檢”鍵，儀器自動進行高端量程自檢和低端量程自檢，并顯示自檢結果。高端量程自檢結果應為 1.0×1011Ω±15%，低端量程自檢結果應為 1.0×10?Ω ±10%。
4. 若自檢結果不在該范圍內，開機后老化 10 分鐘后繼續校準，直至自檢結果在測量范圍內，方可進行油樣測試試驗。按“返回”鍵退出校準程序，返回主操作界面。

（二）設置測試選項

1. 在主菜單界面，點擊“設置”圖標進入設置子菜單界面，再點擊“測試選項”圖標進入測試選項設置界面；或在測試界面按“選項”鍵進入測試選項設置界面。
2. 測試模式選擇 ：儀器設有三種測量模式，即標準 DL421 - 91 模式、標準 DL421 - 2009 模式及自定義模式。通常情況下，選擇 DL421 - 91 模式進行油樣測量，按測量模式下拉按鈕彈出選擇菜單進行選擇。
3. 預測油杯選擇 ：根據實際需求，若不想對 A、B 或 C 油杯進行測定，將對應油杯欄的復選框設為無效狀態；設為有效狀態則表示將對該油杯進行測試。
4. 預置溫度 ：設置測試試樣時的溫度，絕緣油測量溫度通常設為 90℃，抗燃油測量溫度設為 20℃。若選擇標準模式，按“恢復標準參數”按鍵可恢復對應標準規定的測試溫度。
5. 試驗結果自動打印設置 ：確定測試完成后是否自動打印輸出試驗結果，將結果自動打印復選框設為“有效”或“無效”。
6. 試驗結果自動保存設置 ：確定測定完成后是否自動保存試驗結果到非易失性存儲器中。
7. 油樣號設置 ：點擊彈出數字鍵盤直接設置，此項為打印機輸出試驗報告時的打印輸出信息。
8. 保存工作參數設置 ：確認各項參數設置無誤后，按“確認”鍵將本次設置的測試選項參數保存到非易失性存儲器中。

（三）樣品測試前準備

1. 確保儀器處于良好的接地狀態。
2. 從儀器恒溫器中取出油杯，按 DL421—91“絕緣油體積電阻率測定法”做好油杯的清洗、干燥工作。將油樣注入油杯，油量不得超過杯內油線，然后蓋上油杯上蓋并裝入恒溫器中，將三個測試插頭分別插入油杯中間電極插孔內。

（四）油樣測試

1. 在主菜單界面，點擊“測試”圖標進入測試界面。
2. 按鍵操作
   • 按“選項”鍵可直接進入測試選項設置界面，對測試相關選項進行快速設置。
   • 按“開始測試”鍵啟動儀器運行對油樣的測試程序，儀器全自動完成對油樣的控溫、恒溫計時、測試、測試結果輸出等流程，無需人工干預。
   • 在控溫及恒溫階段，按“跳過”鍵，儀器跳過控溫和恒溫計時階段快速完成對油樣進行加壓及測試。
   • 在測試過程中，按“停止測試”鍵，儀器停止運行測試程序，停止控溫。
3. 油樣測試過程
   • 控溫階段 ：按“開始測試”鍵后，儀器進入控溫階段，自動控制恒溫器溫度到設定的溫度，顯示當前操作為“控溫”，當恒溫器溫度達到預設溫度時進入恒溫階段。
   • 恒溫階段 ：儀器自動控制恒溫器溫度穩定于預設溫度，顯示當前操作為“恒溫”，并對恒溫時間進行計時。DL421 - 91 規定的恒溫時間為 30 分鐘，自定義模式可對恒溫時間進行設定。當恒溫時間達到規定時間后，進入加壓測試階段。
   • 加壓測試階段 ：儀器按 A、B、C 順序依次對測試選項中已選擇的預測油杯進行加壓及測試，并對加壓時間進行計時并顯示。測試完成后以科學計數法顯示測定的試驗結果。若自動打印結果項設置為“是”，打印機自動打印測定結果；若自動保存結果項設置為“是”，儀器自動將測定結果保存于非易失性存儲器中。
   • 放電階段 ：儀器對選擇的預測油杯測試完畢后，進入放電階段，此時儀器油杯的正電極通過放電電阻對地短接，釋放掉油杯存儲的電荷。
4. 重新測試及退出油樣測定 ：試樣測試完成后，若需重新測試，點擊“開始測試”按鍵，儀器將再次運行加壓測試和放電階段過程完成對油樣的重復測試。在油樣測試界面中，點擊取消圖標，儀器退回到主菜單界面，同時控溫程序停止后臺工作。

（五）試驗結果查詢

在主菜單界面，點擊“數據”圖標進入試驗結果查詢界面，可查詢保存在非易失性存儲器中的最近 395 次試驗的試驗結果。

四、實驗注意事項

1. 儀器安裝和使用過程中，務必確保良好的接地狀態，以保障操作安全。
2. 嚴格按照操作流程進行儀器校準、參數設置和樣品測試，避免因操作不當導致測量結果不準確。
3. 在進行油杯清洗、干燥和油樣注入等操作時，要遵循相關標準，確保測試的準確性。
4. 測試過程中，避免對儀器進行劇烈振動或碰撞，以免影響測量結果。
5. 定期對儀器進行維護和保養，檢查儀器各部件是否正常工作，確保儀器的性能穩定。

五、實驗結論

通過本次使用 TP631 體積電阻率測定儀對絕緣油樣品進行體積電阻率測量實驗，我們按照標準操作流程完成了儀器校準、參數設置、樣品測試和結果查詢等步驟，獲得了準確的體積電阻率測量結果。該儀器操作簡便、功能齊全，能夠滿足絕緣油等材料體積電阻率的測量需求，為相關領域的研究和應用提供了可靠的技術支持。在今后的實驗和應用中，我們將繼續嚴格按照操作規程使用和維護儀器，確保測量結果的準確性和可靠性。
